电动机端子板内部绕组引出及连接方式，线电压、相电压详解？

电动机可是工业里超关键的设备，那电动机端子板内部绕组的引出方式和连接方法那更是重要得很哪，不搞清楚那可不行

引出方式揭秘

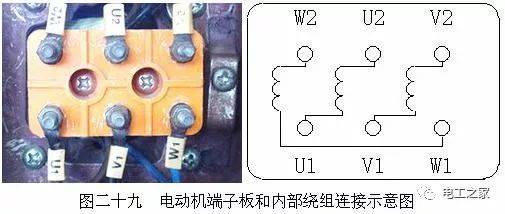

电动机这个东西，它端子板内部绕组的引出方式很有讲究。就像咱们看那图二十九，里面详细画着引出的样子。这引出方式可是保障电动机能正常发挥作用的基础。如果引出不对，那这电动机指定转不起来。比如说，某个小工厂里的电动机就是引出那出问题了，结果搞得生产都停了好些天。

从图上可以看出不同的线路走向代表着不同的引出，工人师傅们要仔细地按照这个来操作才行。要是一不小心接错一根线，那整个电路就不正常，什么短路、断路都可能发生，损失可不小

星形连接妙处

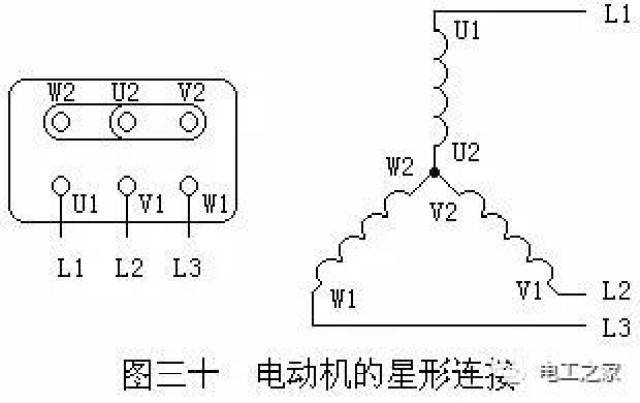

星形连接这里，是把三相绕组的同名端连接一起，其他三根引出线接电源。就像图三十里画的那样子，这种连接方式让电动机在一些情况下工作得好好的。据一些老师傅说，好多设备用星形连接，就能稳定地提供动力。例如某个大型养殖场里的通风设备，用的星形接法的电动机，运转得老稳当了。

星形连接的好处在于能让电动机获得一个平衡的工作状态。线电压是380V，相电压是220V的配合，能让各个部件都在合适的电压下运转，这样电动机的寿命都能延长，少了好多维修的麻烦事。

三角形连接特点

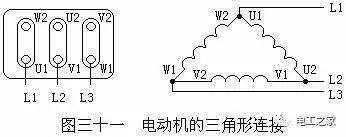

三角形连接就是把三相绕组的异名端连接起来引出接电源。如图三十一那般，它也在不少场合中发挥着关键作用。有些大型生产机械就非得用三角形连接的电动机，才能有足够的动力。一个做建材加工的工厂，那大型的搅拌设备用的就是三角形接法的电动机，功率杠杠的。

在三角形连接里，相电压和线电压都是380V。线电流那可是相电流1.732倍，这种高电压和大电流的搭配，使得电动机有着超强的动力输出效果，但是相应的对电路也有更高的要求。

电压区分知识

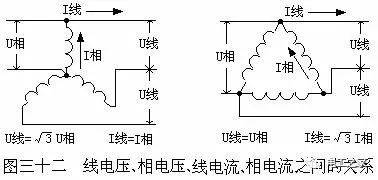

线电压和相电压可不是一回事。线电压是相线之间的电压，相电压是电动机绕组两端的电压。像三相四线制电路中，线电压稳稳的380V。如图三十二，那明白这二者区别可太重要。

对于Y接法，线电压和相电压分别是380V和220V，而且线电流和相电流相等。而三角形接法里 ，相电压和线电压都是380V，线电流就大得多。这不同的数值可都影响着电动机的运行方式和适用场景哪。

不带电检测必要

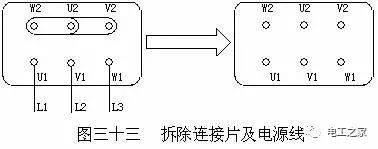

在检测电动机时，不带电检测必须先切断电源、拆除电源线和连接锁片，就按照图三十三来。这可是基本的操作规范哪，不然带电搞，人都可能触电，危险得很。

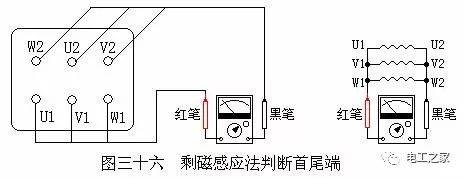

主要要检查电动机的外观、绕组直流电阻、绝缘电阻以及判断首尾端。有个维修师傅贪方便没切断电源就检测，结果不小心触电，差点出事，所以一定得按规矩来三相异步电动机绕组，确保检查安全可靠。

检测判断标准

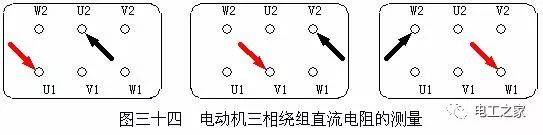

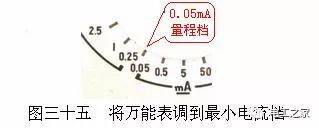

先说电阻测量，用万能表R×1档测三相绕组直流电阻得让三个电阻差不多相等，不平衡度不超过4%才行。如果差别大了，那可能电动机内部就有状况了。举个例子 ，之前一个小作坊的电动机电阻不平衡就老出故障。

绝缘电阻这些，500V以下电气设备绝缘电阻不少于0.5MΩ，潮湿天不少于0.25MΩ。要是电阻小了，可能设备受潮、老化什么的三相异步电动机绕组，得赶紧处理，不然电动机很快就废，再严重点还可能引发安全事故
